eMacを分解してみた

eMacといっても、たぶんM8950J/Aです（G4-1GHz/128/60/Combo/56k/110V）。間違えや勘違いが多数あると思われますが、記録として残すことにしました。写真多数、とても長い内容なので、とくに興味が無いヒトは開いても面白くないと思われます。ひとつよろしく。英語で「one, please!!」ってスピーチしたニッポン人がいるそうですが、それは違っていると思います。

コンピュータは、精密機械です。とくに静電気に弱いと思われますので、適宜放電しながら作業することをお勧めします。でも、基本的にMacを分解すること自体、全然お勧めしません。何かあってもAppleが修理を拒否すると思われます。

ちがう年代のeMacを分解したヒトもいます。型番が解らないヒトは、開けてみて判断してみてください。

写真は組み立てながら撮っています。本当は、はずしながらは、とっても埃だらけです。掃除機とブロアスプレイとかたく絞った雑巾が必要になります。でも固く絞っても本体に水は厳禁だと思われます。アクリルの筐体を掃除するには便利ですけど。分解しながら撮ってる写真は、たとえばコレ。

約5年で、こんなに埃だらけになっていました。何か防御する手段は無いものか?

1.筐体をはずす

とくに難しいことはない。ディスプレイ面を下に、平らなところに置きます。傷つけたくないヒトは、バスタオルなどを敷いておきます。わたしはアクリルの絨毯の上に置いて作業しました。TV台や円卓のような、回転できるものの上に置くと便利は便利ですが、その場合は作業の安定性をよーく考えるべきです。

底部のフタをはずします。ネジ1個、プラスドライバーではずす。

その次は、ボディ本体のネジ2個。プラスドライバーではずす。

筐体の左右と上部は、なぜか六角レンチではずすようになっています。各面2個づつと、底面に1個、計6個 計7個。

ネジがはずれると、筐体は軽く持ち上がりますが、慎重に持ち上げてください。ゆっくり、そーっと持ち上げます。電源ONボタンスヰッチはボディにくっついているので、配線をはずします。向きは記憶しなくても、1方向にしかはいりません。

筐体をはずしたら、ねじ類をまとめてどこかに片付けておきましょう。筐体は、ランプシェイドみたいに見えるので不思議な感じがします。初代iMacの筐体をランプシェイドとして使っているヒトもいるようですが、初代iMacの筐体にMac miniとか埋め込んで使いたいモノです。

2.ファンなどをはずす

eMacの不評なファンなどをはずさなくては、中身は見えてきません。まずは、底板をはずします。写真がありませんが、プラスドライバーではずすねじがメモリーカードスロットの左右に2個付いていたと思われます。左右上部にちょいとツメになっている部分があるので、そこに両手をかけてわずかに持ち上げるようにすると、手前にはずれます。

ちなみに、はめるときは、下部左右にもツメがあって、まずそっちをひっかけないと上手に組み立てられませんので、忘れませんように（忘れてたいへんだった）。

ちなみに、これらの写真は基本的に、底部を手前に、ディスプレイ面を下に置いてますから。そのくらいのことが見てわからないようなヒトは、この先の作業に進むことを断念した方がいいです。

いよいよ、うるさいFANユニットをはずしますので、左上のコネクタをはずします。

いっしょにくっついて来ちゃうので、アース線もはずします。ねじ止めしてあるので、プラスドライバーではずします。UリングではなくOリングでくっついているので、ねじを引っこ抜かないとはずれません。

アースの線と並行している黒く束ねた線も、向こう側の基盤に刺さっているコネクタからひっこぬきます。この↓写真は、ちょっと向きが違いますから注意。

FANユニットは、ねじ4個で固定されています。プラスドライバーではずします。↓の2カ所と、左側はだいたい似たような位置にさらに2カ所止まっています。この4つのはずしたねじが、4個共通のねじぢゃなかったのを思い出しました。1個だけねじのピッチが違っていたと思われます。はずしながら観察が必要。

ファンユニットは、ごっそり持ち上がります。足にツメが付いている部分があります。組み立て時にはこのツメをちゃんとはめないと、安定的にくっつかないみたいです。

3.インナーユニットをはずす

左下の影になっている部分のコネクタを全部はずす。スピーカーの近くのユニット。

さらに、左上側のコネクタ2個もはずしちゃいます。小さい方は引っ張ればはずれる。大きい方は、両サイドを内側につまみ込みながら引っ張る。これ、抜けにくい。

すごくいっぱいのねじでとまっています。どこからどのねじをはずしたかわからなくならないように。まず、左上2カ所。

右上も2カ所。

右下カゲに1個。ねじの近くにガイドが出っ張っています。はめるときは、ここと反対側のガイドを合わせて乗っける。

左下カゲに2個。この辺が、なぜかちょっとデリケートに引っかけてあるだけだったりする部分があったりするので、慎重に。焦らないように。

さらに、光学ドライブの左右にも2個ねじがある!! まぁ、ちゃんとくっついていていいんですけど。

そうすると、インナーユニットがずるりと手前にはずれます。左下のあたりがなんとなくナイーブなので、ちょっと気をつけた方がいいかもしれない。こんなに頑丈にくっついているのに、どうしてあそこだけこんなに繊細なんだか、意味がわからない。

4.HDDを交換する

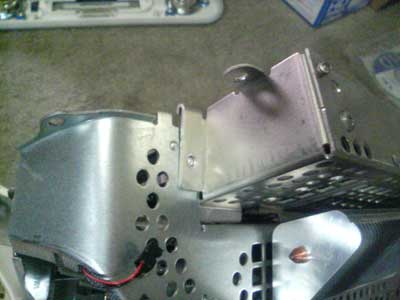

上部の出っ張り部分にHDDが入っているので、左右のねじをはずすと、ツメのひっかかりをずらすようにはずれる。

ごっそりとHDユニットだけになります。なんとなく心許ない感じ。

HDDは、4つのねじでとまっています。あっちに2カ所とこっちに2カ所。交換して新しいドライブを付けるときは、ドライブに添付のねじを使った方がいいみたい。なんとなくビミョーにねじのピッチが違っていましたので。

コネクタ2個、配線をはずします。配線の向きは1方向しかないから忘れても大丈夫。ただ、電源系のコネクタが妙に固かった。マイナスドライバを当てて玄翁でぶん殴りました。どうせ壊れてるHDだったので。

ちなみに、交換用にはLogitecのHDDを使用。べつに何でもよかったんです。たまたま販売店に売っていたので選びましただけで、これを強く推奨したりするものではないです。
